Zašto odabrati GNEE RAIL

Osnovan 2008., GNEE RAIL proizvodi i isporučuje čelične tračnice, kranske tračnice, sustave za pričvršćivanje željeznica i komponente tračnica za željezničke, lučke, rudarske i industrijske projekte. Naš proizvodni proces kombinira standardiziranu proizvodnju, inspekciju kvalitete i inženjersku podršku kako bi se ispunili projekt-tehnički zahtjevi.

✔Međunarodni standardi: proizvodi se proizvode u skladu sa standardima AREMA, UIC, EN, DIN, BS, JIS i GB, uz dostupne standardne i prilagođene specifikacije.

✔Inspekcija kvalitete: Kontrola kvalitete obuhvaća provjeru materijala, mehaničko ispitivanje, inspekciju dimenzija i ne{0}}destruktivno ispitivanje. EN 10204 3.1 Certifikati ispitivanja mlina (MTC) i-inspekcijske usluge treće strane dostupne su na zahtjev.

✔Usluge proizvodnje: Usluge obrade uključuju rezanje, bušenje, strojnu obradu, površinsku obradu i izvozno pakiranje na temelju crteža kupaca i tehničkih zahtjeva.

✔Izvozno pakiranje i logistika: proizvodi se pakiraju u skladu s izvoznim i projektnim zahtjevima, s kompletnom dokumentacijom o otpremi i aranžmanima za utovar za međunarodni transport.

Čelične tračnice prema međunarodnim standardima

Americas Standard Rails
GB & Asia-Pacific Standard Rails
Tračnice europskog standarda
GOST standardne tračnice
Tramvajske šine

Americas Standard Rails

Standard: ASTMA1, AREMA
Veličina	Dimenzija (mm)				Težina	Materijal	Duljina (m)
Veličina	Glava (mm)	Visina (mm)	Dno (mm)	Web (mm)	(kg/m)	Materijal	Duljina (m)
ASCE 25	38.1	69.85	69.85	7.54	12.4	700	6m-12m
ASCE 30	42.86	79.38	79.38	8.33	14.88	700
ASCE 40	47.62	88.9	88.9	9.92	19.84	700
ASCE 60	60.32	107.95	107.95	12.3	29.76	700
ASCE 75	62.71	122.24	122.24	13.49	37.2	900A/1100	12m-25m
ASCE 85	65.09	131.76	131.76	14.29	42.17	900A/1100
90RA	65.09	142.88	130.18	14.29	44.65	900A/1100
115RE	69.06	168.28	139.7	15.88	56.9	900A/1100
136RE	74.61	185.74	152.4	17.46	67.41	900A/1100
175 LBs	109.86	152.4	152.4	38.1	86.8	900A/1100

GB & Asia-Pacific Standard Rails

Standard: GB11264-89
Veličina	Dimenzija (mm)				Težina	Materijal	Duljina (m)
Veličina	Glava (mm)	Visina (mm)	Dno (mm)	Web (mm)	(kg/m)	Materijal	Duljina (m)
GB6KG	25.4	50.8	50.8	4.76	5.98	Q235B	6m-12m
GB9KG	32.1	63.5	63.5	5.9	8.94	Q235B
GB12KG	38.1	69.85	69.85	7.54	12.2	Q235B/55Q
GB15KG	42.86	79.37	79.37	8.33	15.2	Q235B/55Q
GB22KG	50.3	93.66	93.66	10.72	23.3	Q235B/55Q
GB30KG	60.33	107.95	107.95	12.3	30.1	Q235B/55Q
Standard: YB222-63
Veličina	Dimenzija (mm)				Težina	Materijal	Duljina (m)
Veličina	Glava (mm)	Visina (mm)	Dno (mm)	Web (mm)	(kg/m)	Materijal	Duljina (m)
8 KG	25	65	54	7	8.42	Q235B	6m-12m
18 KG	40	90	80	10	18.06	Q235B/55Q
24 KG	51	107	92	10.9	24.46	Q235B/55Q
P38KG	68	134	114	13	38.733	U71Mn	12.5m-25m
P43KG	70	140	114	14.5	44.653	U71Mn
P50KG	70	152	132	15.5	51.514	U71Mn
P60KG	73	170	150	16.5	61.64	U71Mn
Standard: YB/T5055-93
Veličina	Dimenzija (mm)				Težina	Materijal	Duljina (m)
Veličina	Glava (mm)	Visina (mm)	Dno (mm)	Web (mm)	(kg/m)	Materijal	Duljina (m)
QU 70	70	120	120	28	52.8	U71Mn	12
QU 80	80	130	130	32	63.69	U71Mn
QU 100	100	150	150	38	88.96	U71Mn
QU 120	120	170	170	44	118.1	U71Mn
Standard: JIS E1101-91/JIS E 1101-93
Veličina	Dimenzija (mm)				Težina	Materijal	Duljina (m)
Veličina	Glava (mm)	Visina (mm)	Dno (mm)	Web (mm)	(kg/m)	Materijal	Duljina (m)
JIS 15KG	42.86	79.37	79.37	8.33	15.2	JIS E standard	9m~19m
JIS 22KG	50.8	93.66	93.66	10.72	22.3
JIS 30KG	60.33	107.95	107.95	12.3	30.1
JIS 37A	62.71	122.24	122.24	13.49	37.2		10m~25m
JIS 50N	65	153	127	15	50.4
CR 73	100	135	140	32	73.3
CR 100	120	150	155	39	100.2
Standard Australske željeznice: AS1085
Veličina	Dimenzija (mm)				Težina	Duljina (m)	Materijal
Veličina	Glava (mm)	Visina (mm)	Dno (mm)	Web (mm)	(kg/m)	Duljina (m)	Materijal
31 KG	63.5	117.5	108	11.5	31.5	8m-25m	900A/1100
47 KG	70	141.3	127	14.3	46.5
50 KG	70	154	127	15	50.8
60 KG	70	170	146	16.5	61
68 KG	73.4	186	152	17.5	67.6
73 KG	70	157	146	32	73.63
86KG	102	102	155	84.11	85.5
89 KG	102	114	178	51	89.81

Tračnice europskog standarda

Standardno: UIC860
Veličina	Dimenzija (mm)				Težina	Materijal	Duljina (m)
Veličina	Glava (mm)	Visina (mm)	Dno (mm)	Web (mm)	(kg/m)	Materijal	Duljina (m)
UIC50	70	152	125	15	50.46	900A/1100	12m-25m
UIC54	70	159	140	16	54.43	900A/1100
UIC60	74.3	172	150	16.5	60.21	900A/1100
Norma: EN 13674-1-2003
Veličina	Dimenzija (mm)				Težina	Materijal	Duljina (m)
Veličina	Glava (mm)	Visina (mm)	Dno (mm)	Web (mm)	(kg/m)	Materijal	Duljina (m)
49 E1	67	149	125	14	49.39	R260/R350HT	12m~25m
49 E2	67	148	125	14	49.1
50 E1	65	153	134	15.5	50.37
50 E2	72	151	140	15	49.97
50 E4	70	152	125	15	50.46
50 E5	67	148	135	14	49.9
50 E6	65	153	140	15.5	50.9
54 E1	70	159	140	16	54.77
54 E2	67.01	161	125	16	53.82
54 E3	67	154	125	16	54.57
55 E1	62	155	134	19	56.03
60 E1	72	172	150	16.5	60.21
Standard: DIN536
Veličina	Dimenzija (mm)				Težina	Materijal	Duljina (m)
Veličina	Glava (mm)	Visina (mm)	Dno (mm)	Web (mm)	(kg/m)	Materijal	Duljina (m)
A55	55	65	150	31	31.8	900A	10m~12m
A65	65	75	175	38	43.1
A75	75	85	200	45	56.2
A100	100	95	200	60	74.3
A120	120	105	220	72	100
Standard: BS11: 1985
Veličina	Dimenzija (mm)				Težina	Materijal	Duljina (m)
Veličina	Glava (mm)	Visina (mm)	Dno (mm)	Web (mm)	(kg/m)	Materijal	Duljina (m)
50 O	52.39	100.01	100.01	10.32	24.833	700	6m~18m
60 A	57.15	114.3	109.54	11.11	30.618	900A	6m~18m
75 A	61.91	128.59	114.3	12.7	37.455		8m~25m
75 R	61.91	128.59	122.24	13.1	37.041
80 A	63.5	133.35	117.47	13.1	39.761
80 R	63.5	133.35	127	13.49	39.674
90 A	66.67	142.88	127	13.89	45.099
100 A	69.85	152.4	133.35	15.08	50.182
113 A	69.85	158.75	139.7	20	56.398

GOST standardne tračnice

Vrsta tračnice	Visina (mm)	Baza (mm)	Širina glave (mm)	Web (mm)	Vrsta čelika	Masa (kg/m)
P50	152	132	72	16	50Mn/U71Mn	51.8
P65	180	150	75	18	50Mn/U71Mn	64.88
P75	192	150	75	20	50Mn/U71Mn	74.41
KP70	120	120	70	23	U71Mn	52.8
KP80	130	130	80	28	U71Mn	63.96
KP100	150	150	100	34	U71Mn	88.96
KP120	170	170	120	40	U71Mn	118.1
KP140	170	170	140	58	U71Mn	141.7

Tramvajske šine

Veličina	Visina (mm)	Dno (mm)	Glava A (mm)	Glava B (mm)	Kanal A (mm)	Kanal B (mm)	Web (mm)	Težina (kg/m)
59R1	180	180	113	56	42	15	12	58.97
59R2	180	180	113	55.83	42.52	14.65	12	58.14
60R1	180	180	113	56	36	21	12	60.59
60R2	180	180	113	55.83	36.34	20.83	12	59.75

Zatražite cijenu žlijebova

GNEE RAIL Exported CR73 Crane Rails to Vietnam

GNEE RAIL je izvezao CR73 tračnice za kran u Vijetnam

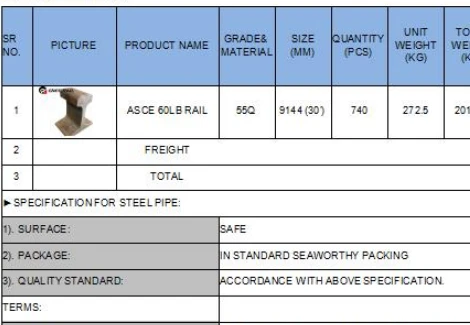

GNEE RAIL Exported ASCE 60LB Steel Rails to Mexico

GNEE RAIL je izvezao ASCE 60LB čelične tračnice u Meksiko

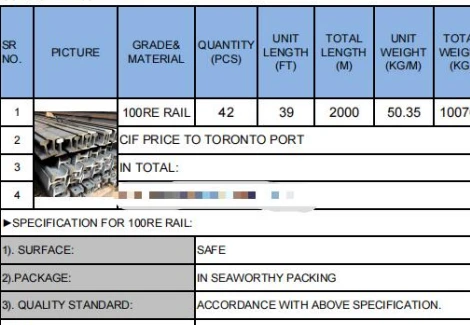

GNEE RAIL Exported 100LB Steel Rails to Canada

GNEE RAIL je izvezao čelične tračnice od 100 LB u Kanadu

GNEE RAIL Exported 40LB Steel Rails to Peru

GNEE RAIL je izvezao čelične tračnice od 40 LB u Peru

GNEE RAIL Exported UIC54 Steel Rails to Vietnam

GNEE RAIL je izvezao UIC54 čelične tračnice u Vijetnam

GNEE RAIL Exported S20 Steel Rails to Indonesia

GNEE RAIL je izvezao S20 čelične tračnice u Indoneziju

GNEE RAIL Exported Rail Spikes to Argentina

GNEE RAIL je izvezao šiljke u Argentinu

GNEE RAIL Exported Rail Joint Bars to Dubai

GNEE RAIL je izvezao šipke spojnih tračnica u Dubai

GNEE RAIL Exported GB 43KG Steel Rails to Sri Lanka

GNEE RAIL je izvezao GB 43KG čelične tračnice u Šri Lanku

GNEE RAIL Exported ASCE 60LB Steel Rails to Mexico-BL

GNEE RAIL je izvezao ASCE 60LB čelične tračnice u Meksiko-BL

GNEE RAIL Exported GB 43KG Steel Rails to Sri Lanka - BL

GNEE RAIL je izvezao GB čelične tračnice od 43 kg u Šri Lanku - BL

GNEE RAIL Exported Rail Spikes to Argentina -BL

GNEE RAIL je izvezao šiljke u Argentinu -BL

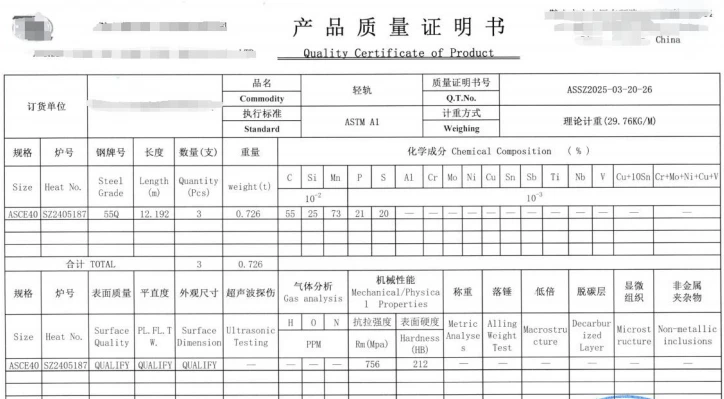

GNEE RAIL Exported 40LB Steel Rails to Peru - MTC

GNEE RAIL je izvezao čelične tračnice od 40 LB u Peru - MTC

GNEE RAIL Exported ASCE 60LB Steel Rails to Mexico -MTC

GNEE RAIL je izvezao ASCE 60LB čelične tračnice u Meksiko -MTC

GNEE RAIL Exported GB 43KG Steel Rails to Sri Lanka -MTC

GNEE RAIL je izvezao GB čelične tračnice od 43 kg u Šri Lanku -MTC

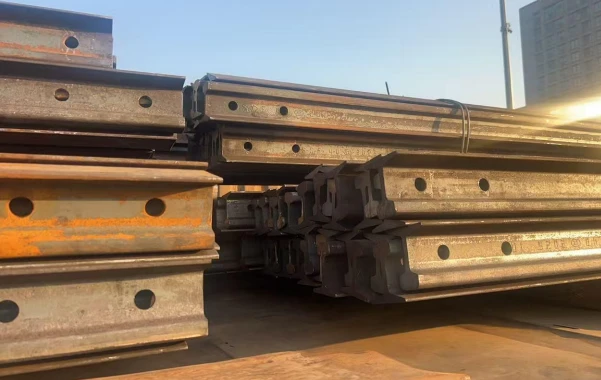

Pakiranje za izvoz željeznicom od 40 LB

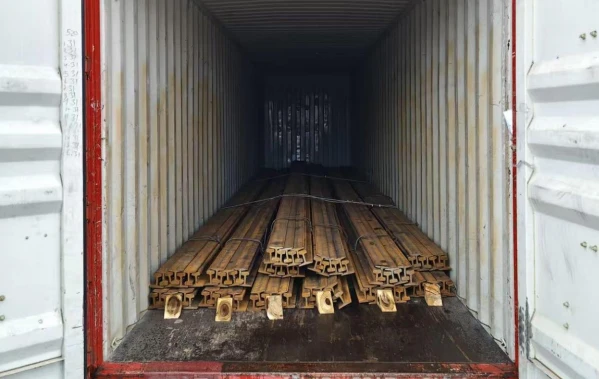

CR73 Utovar željezničkog kontejnera

Pakiranje i otprema tračnica
