Specifikacije GB tračnica od 22 kg

GB 22kg tračnica na prvi pogled

GB tračnica od 22 kg laka je-čelična tračnica s ravnim{2}}dnom proizvedena prema kineskom standardu GB/T 11264-2012 (lake tračnice). Oznaka 22 kg odnosi se na nazivnu masu od približno 22 kg po metru; stvarna teorijska težina standardnog dijela je 22,3 kg/m. Projektiran je za mala-do srednja osovinska opterećenja i jedan je od najčešće specificiranih dijelova lakih željeznica za industrijske željeznice, rudarske pruge, lučke pomoćne pruge i privremene građevinske pruge.

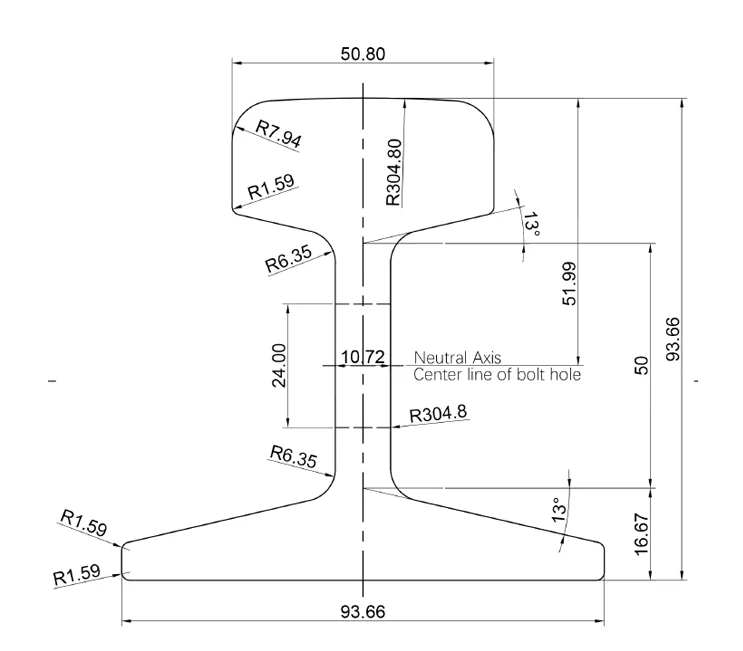

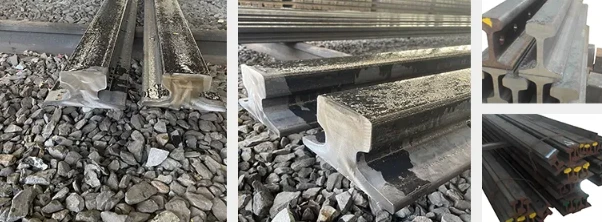

Dimenzije odjeljka

GB profil tračnica od 22 kg je asimetrični I-sekcija sa širokom ravnom bazom, dizajniran za izravno oslanjanje na pragove ili osnovne ploče. Upravljačke dimenzije su:

Budući da se osnovna širina i visina tračnica razlikuju od tračnica drugih nacionalnih standarda (na primjer, JIS tračnice od 22 kg), tračnice GB od 22 kg treba uskladiti s ribljim pločama, osnovnim pločama i kopčama dizajniranim za profil GB/T 11264.

Klase čelika: Q235 i 55Q

GB tračnice od 22 kg obično se isporučuju u dvije vrste čelika:

Q235 - nisko-ugljični konstrukcijski čelik s dobrom sposobnošću oblikovanja i zavarljivosti, prikladan za lagani promet, dvorišne staze i privremene vodove gdje je cijena glavna briga.

55Q - srednje-ugljični čelik za tračnice s većom vlačnom čvrstoćom (minimalno 685 MPa) i boljom otpornošću na trošenje, preporučuje se za redoviti industrijski promet, rudarski transport i zakrivljene dijelove.

Za gusjenice koje nose česta opterećenja ili abrazivne materijale, 55Q je poželjan izbor; Q235 je prikladan za male-brzine, niske-prijave tonaže.

Tipične primjene

GB tračnice od 22 kg naširoko se koriste na malim industrijskim željeznicama i tvorničkim sporednim kolosijecima, podzemnim i otvorenim -rudničkim prugama, lučkim i skladišnim dvorištima, privremenim građevinskim prugama i sustavima lakih željeznica sa skromnim osovinskim opterećenjima. Njegova mala težina pojednostavljuje rukovanje i ugradnju, a može se pričvrstiti na drvene pragove s šiljcima ili na betonske i čelične pragove s temeljnim pločama i elastičnim pričvršćivačima.

Pričvršćivanje i pribor

Tračnica se može spojiti ribljim pločama i ribljim vijcima na krajevima tračnica, te učvrstiti tračničkim spojnicama, šiljcima ili vijcima za pragove, ovisno o vrsti pragova. Prilikom naručivanja navedite duljinu tračnice, kvalitet čelika, stanje površine (ravna, nauljena ili obojena) i uzorak rupa potreban za spojeve ribljih ploča, tako da pribor odgovara geometriji profila.

FAQ

Što znači tračnica od 22 kg?

Oznaka od 22 kg odnosi se na nazivnu masu dijela tračnice: približno 22 kilograma po metru. Teoretska težina GB standardne sekcije je 22,3 kg/m, što je vrijednost koja se koristi za naručivanje i obračun vozarine.

Koji standard pokriva GB tračnicu od 22 kg?

GB tračnica od 22 kg proizvodi se prema GB/T 11264-2012, trenutnom kineskom standardu za lake tračnice koje pokrivaju dijelove od 8 kg/m do 30 kg/m. Ranije izdanje ovog standarda iz 1989. je zamijenjeno.

Koja je razlika između Q235 i 55Q čelika za tračnice?

Q235 je nisko-ugljični konstrukcijski čelik s minimalnom vlačnom čvrstoćom od oko 375 MPa; 55Q je srednje{4}}ugljični čelik za tračnice s minimalnom vlačnom čvrstoćom od 685 MPa i većom tvrdoćom. Za normalan promet i abrazivne uvjete, 55Q daje osjetno duži radni vijek.

Koje su duljine dostupne za GB šinu od 22 kg?

Standardne duljine su od 6 m do 10 m. Dulji komadi smanjuju broj spojeva na gradilištu, dok je kraće komade lakše transportirati u ograničena područja kao što su rudničke galerije.

Može li se GB tračnica od 22 kg koristiti zajedno s JIS komponentama od 22 kg?

Ne. Iako su obje sekcije blizu 22 kg/m, širina baze, širina glave i obrasci bušenja ploče za ribu razlikuju se, tako da JIS ploče za ribu i osnovne ploče nisu izravno zamjenjive s komponentama GB od 22 kg.

Kako se tračnica GB od 22 kg pričvršćuje na pragove?

Na drvenim pragovima obično se koriste šiljci za pse ili vijčani šiljci; na betonskim ili čeličnim pragovima, tračnica je postavljena na temeljnu ploču i pričvršćena elastičnim stezaljkama. Sustav pričvršćivanja treba odabrati tako da odgovara širini baze od 93,66 mm.
